ศูนย์เครื่องจักรกลโปรไฟล์อลูมิเนียม

เลือกแมชชีนนิ่งเซ็นเตอร์ที่ดีที่สุดของคุณในปี 2025

เครื่องประมวลผลเชิงลึกโปรไฟล์อลูมิเนียมอุตสาหกรรมราคาไม่แพงสำหรับทุกความต้องการและงบประมาณ

เครื่องแมชชีนนิ่งเซ็นเตอร์ (MC) คือเครื่องมือเครื่อง CNC ที่มีความแม่นยำสูง-พร้อมฟังก์ชันการเปลี่ยนเครื่องมืออัตโนมัติ ซึ่งสามารถดำเนินการกระบวนการตัดต่างๆ ให้เสร็จสมบูรณ์ได้อย่างต่อเนื่อง เช่น การกัด การเจาะ การคว้าน การต๊าป ฯลฯ หลังจากจับยึดชิ้นงานเพียงครั้งเดียว

ข้อได้เปรียบหลักของมันคือ "การจับยึดครั้งเดียว-และการประมวลผลหลายกระบวนการ" ซึ่งสามารถลดข้อผิดพลาดในการจับยึดชิ้นงานได้อย่างมาก ปรับปรุงประสิทธิภาพและความแม่นยำในการประมวลผล และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ผนังม่าน รถยนต์ การบินและอวกาศ แม่พิมพ์ ฯลฯ ที่ต้องการการประมวลผลชิ้นส่วนที่ซับซ้อน

จะเลือกแมชชีนนิ่งเซ็นเตอร์ที่เหมาะสมที่สุดจากทั้งสี่รุ่นได้อย่างไร

เลือกแผนที่เหมาะสมกับคุณที่สุด

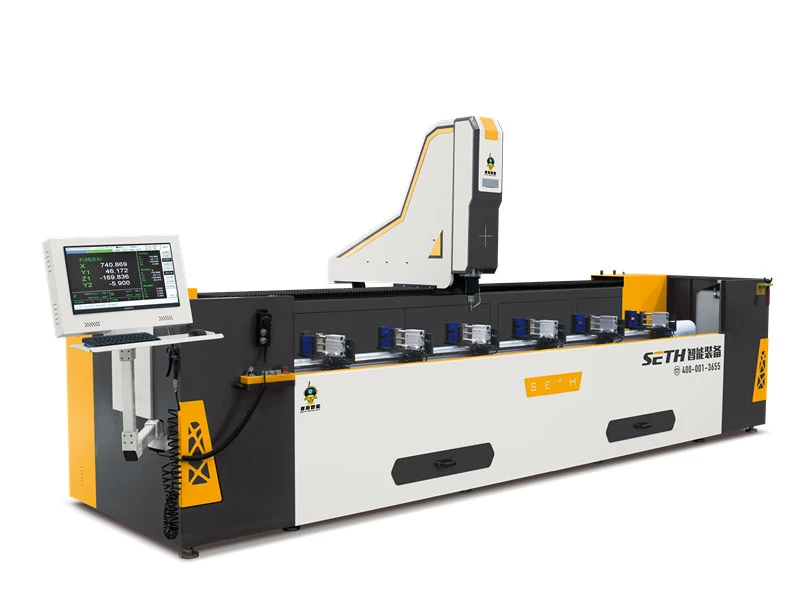

ศูนย์เจาะและกัด CNC 4 แกน

แกนหลักคือ "เค้าโครงแนวตั้ง + แกนหมุนในแนวตั้งลง" และสามารถปรับแต่งความยาวของการประมวลผลได้ ความยาวทั่วไปคือ 3000 มม. เหมาะสำหรับชิ้นงานโค้ง/รูขนาดเล็กและขนาดกลาง-ที่ซับซ้อน (เช่น ชิ้นส่วนที่มีความแม่นยำ แม่พิมพ์) ข้อดีคือมีความยืดหยุ่นสูง เปลี่ยนเครื่องมือได้เร็ว และสามารถทำกระบวนการต่างๆ ให้เสร็จสิ้นได้ เช่น การกัด การเจาะ การต๊าป การทำแชมเฟอร์ ฯลฯ เป็นอุปกรณ์ตัดเฉือนที่มีความแม่นยำระดับสากล ใช้กันอย่างแพร่หลายในการประมวลผลกรอบอลูมิเนียมสำหรับประตู หน้าต่าง ผนังม่าน การผลิตยานยนต์ การบินและอวกาศ การผลิตแม่พิมพ์ และอุตสาหกรรมอื่น ๆ ใช้สำหรับการประมวลผลเสื้อสูบของเครื่องยนต์ เรือนกระปุกเกียร์ และส่วนประกอบอื่นๆ

เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แนวนอน 4 แกนความเร็วสูง-

คุณลักษณะหลักคือแกนหมุนซึ่งสามารถจับคู่กับโต๊ะทำงานแนวนอนเพื่อให้ได้การประมวลผลแบบหลาย- เหลี่ยมเพชรพลอย เหมาะสำหรับการประมวลผลเป็นชุดของชิ้นส่วนที่ซับซ้อน เช่น ตัวกล่องและเปลือก (เช่น เสื้อสูบเครื่องยนต์) โครงซันรูฟของรถยนต์ ฯลฯ ข้อดีคือระบบอัตโนมัติในระดับสูง ประสิทธิภาพการประมวลผลที่แข็งแกร่ง และความเสถียรที่มีความแม่นยำ ในขณะที่ข้อเสียคือต้นทุนอุปกรณ์ขนาดใหญ่และขนาดพื้นที่

เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC 5 แกนความเร็วสูง-

ด้วย "กรอบแบบโครงสำหรับตั้งสิ่งของ" เป็นโครงสร้างหลัก สปินเดิลจะถูกจัดเรียงในแนวตั้งหรือแนวเฉียง โดยเน้นที่การประมวลผลชิ้นงานขนาดใหญ่-และมีน้ำหนักมาก (เช่น โครงสร้างฐานของเครื่องมือกลและส่วนประกอบของเครื่องจักรทางวิศวกรรม) และสามารถบรรลุการประมวลผลแบบคอมโพสิต เช่น การกัด การเจาะ และการตัด ข้อได้เปรียบที่สำคัญคือช่วงการประมวลผลที่กว้าง (ครอบคลุมชิ้นงานหลายเมตร) และความแม่นยำเหมาะสำหรับ-ความต้องการในการประมวลผลงานหนัก

เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แกน t3 ที่มีความแม่นยำสูง-

ออกแบบมาเป็นพิเศษสำหรับโปรไฟล์ เช่น โปรไฟล์อะลูมิเนียมและโปรไฟล์เหล็กน้ำหนักเบา ซึ่งติดตั้งด้วยเครื่องจักรแปรรูปที่มีความแม่นยำสูง-และนิตยสารเครื่องมือนำเข้าจากญี่ปุ่น ฟังก์ชันหลักคือการประมวลผลขั้นพื้นฐาน/คอมโพสิต เช่น การเจาะและการกัด ซึ่งมักใช้ในอุตสาหกรรมการตัดเฉือนอะลูมิเนียมที่มีความแม่นยำสูง ข้อดีของผลิตภัณฑ์ ได้แก่ ความแม่นยำสูงถึง 0.02 มม. ความเร็วในการประมวลผลที่รวดเร็ว เกณฑ์การทำงานต่ำ และบางรุ่นสามารถโหลดและขนถ่ายโปรไฟล์ได้โดยอัตโนมัติ

ส่วนประกอบหลักและข้อกำหนดการทำงานของแมชชีนนิ่งเซ็นเตอร์

1. ส่วนประกอบสปินเดิล: "แกนตัด" ของแมชชีนนิ่งเซ็นเตอร์มีหน้าที่ขับเคลื่อนเครื่องมือให้หมุนด้วยความเร็วสูงเพื่อให้ได้การตัด เช่น การกัดและการเจาะ ความเร็ว ความแข็งแกร่ง และความแม่นยำของเครื่องมือจะกำหนดคุณภาพและประสิทธิภาพของการตัดเฉือนโดยตรง มีรูปแบบสปินเดิลทั่วไปสองแบบ: แนวตั้งและแนวนอน ซึ่งเหมาะสำหรับสถานการณ์การตัดเฉือนที่แตกต่างกัน
2. คลังเครื่องมือและอุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติ (ATC): "ศูนย์จัดเก็บเครื่องมือและกำหนดเวลา" คลังเครื่องมือสามารถจัดเก็บเครื่องมือได้หลายประเภท และอุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติสามารถเปลี่ยนเครื่องมือที่ต้องการจากคลังเครื่องมือเป็นแกนหมุนได้อย่างรวดเร็วตามคำแนะนำของโปรแกรมโดยไม่ต้องเปลี่ยนเครื่องมือด้วยตนเอง ซึ่งเป็นกุญแจสำคัญในการบรรลุ "การตัดเฉือนต่อเนื่องหลายกระบวนการ"
3. Workbench: ส่วนประกอบหลักที่ใช้ในการยึดชิ้นงาน ซึ่งสามารถเคลื่อนที่ได้อย่างแม่นยำในหลายแกน เช่น X, Y, Z ตามโปรแกรม โต๊ะทำงานบางตัวสามารถหมุนได้ (เช่น โต๊ะทำงานแกนที่สี่และห้า) ช่วยให้เครื่องมือสามารถตัดเฉือนชิ้นงานจากมุมที่มากขึ้น และตอบสนองความต้องการในการประมวลผลของชิ้นส่วนที่ซับซ้อน
4. ระบบ CNC: "สมอง" ของ Machining Center เทียบเท่ากับระบบประสาทของมนุษย์ มีหน้าที่รับและวิเคราะห์คำสั่งโปรแกรมสำหรับการแปลงแบบร่างการตัดเฉือน จากนั้นจึงควบคุมแกนหมุน โต๊ะทำงาน ตัวเปลี่ยนเครื่องมือ และส่วนประกอบอื่นๆ อย่างแม่นยำ เพื่อทำงานร่วมกัน เพื่อให้มั่นใจในความแม่นยำและลำดับของการดำเนินการตัดเฉือนแต่ละครั้ง
5. เบดและเสา: "โครงกระดูก" ของแมชชีนนิ่งเซ็นเตอร์ส่วนใหญ่มีบทบาทในการรองรับส่วนประกอบหลักทั้งหมด วัสดุ (ส่วนใหญ่เป็นเหล็กหล่อ) และการออกแบบโครงสร้างจำเป็นต้องรับประกันความแข็งแกร่งและความมั่นคงที่เพียงพอ เพื่อหลีกเลี่ยงผลกระทบต่อความแม่นยำของชิ้นส่วนเนื่องจากการสั่นสะเทือนระหว่างกระบวนการตัดเฉือน

กระบวนการตัดเฉือนทั่วไปของศูนย์เครื่องจักรกล

1. การเตรียมการเบื้องต้น: ตามแบบร่างชิ้นส่วน ให้วาดแบบจำลอง 3 มิติโดยใช้ซอฟต์แวร์ CAD จากนั้นสร้างเส้นทางการตัดเฉือนผ่านซอฟต์แวร์ CAM (ระบุพารามิเตอร์ เช่น ความลึกของการกัดและตำแหน่งการเจาะ) และนำเข้าโปรแกรมที่สร้างขึ้นไปยังระบบ CNC ในเวลาเดียวกัน ให้ยึดชิ้นงานบนโต๊ะทำงาน ปรับเทียบตำแหน่งของชิ้นงาน และตรวจสอบให้แน่ใจว่าตรงกับพิกัดของโปรแกรม
2. การแก้ไขข้อบกพร่องของเครื่องมือ: โดยการเรียกเครื่องมือในคลังเครื่องมือผ่านระบบ CNC จะปรับเทียบค่าการชดเชยความยาวและรัศมีของแต่ละเครื่องมือด้วยตนเองหรือโดยอัตโนมัติ (เพื่อหลีกเลี่ยงข้อผิดพลาดเกี่ยวกับขนาดเครื่องมือที่ทำให้เกิดเศษในการประมวลผล) และยืนยันว่าเครื่องมือได้รับการติดตั้งอย่างแน่นหนาและไม่มีการสึกหรอ
3. การประมวลผลการทดลองตัด: ก่อนที่จะเริ่มอุปกรณ์ ให้รันโปรแกรมให้ว่างก่อนเพื่อตรวจสอบว่าการทำงานของแกนหมุน โต๊ะทำงาน และอุปกรณ์เปลี่ยนเครื่องมือเป็นเรื่องปกติหรือไม่ หลังจากทำงานโดยไม่มีข้อผิดพลาด ให้ดำเนินการ "ทดลองตัด" (ความเร็วต่ำ- การประมวลผลอัตราป้อนต่ำ) วัดขนาดของชิ้นส่วนหลังจากทดลองตัดด้วยเครื่องมือ เช่น คาลิเปอร์ และปรับพารามิเตอร์เพื่อให้ตรงตามข้อกำหนดของแบบร่าง
4. การประมวลผลเป็นชุด: หลังจากยืนยันพารามิเตอร์ถูกต้องแล้ว โหมดการประมวลผลอัตโนมัติจะเปิดขึ้น และอุปกรณ์จะเสร็จสิ้นกระบวนการต่างๆ โดยอัตโนมัติ เช่น การเปลี่ยนเครื่องมือ การกัด การเจาะ และการต๊าปตามโปรแกรม ไม่จำเป็นต้องมีการแทรกแซงด้วยตนเองในระหว่างกระบวนการ เพียงตรวจสอบคุณภาพชิ้นส่วนและการสึกหรอของเครื่องมืออย่างสม่ำเสมอเท่านั้น
5. การประมวลผลเสร็จสิ้น: หลังจากประมวลผลชิ้นส่วนทั้งหมดแล้ว ให้ปิดอุปกรณ์ ถอดชิ้นงาน ทำความสะอาดเศษบนโต๊ะและแกนหมุน ตรวจสอบสถานะของเครื่องมือในนิตยสารเครื่องมือ และเตรียมพร้อมสำหรับการประมวลผลชุดถัดไป

บำรุงรักษา

1, การบำรุงรักษารายวัน (10 นาทีก่อนเริ่มต้นและ 15 นาทีหลังการประมวลผล)

โครงการบำรุงรักษา	ข้อกำหนดการดำเนินงาน	เกณฑ์การตัดสิน	หมายเหตุ (การปรับระบบย่อย)
ลักษณะและการทำความสะอาดรางนำ	เช็ดรางนำ โต๊ะทำงาน หน้าปลายแกนหมุน และป้อมปืน เพื่อขจัดตะไบเหล็ก/คราบน้ำมัน	ไม่มีสิ่งสกปรกที่มองเห็นได้ พื้นผิวของรางนำเรียบและไม่มีรอยขีดข่วน	ระบบ Fanuc: มุ่งเน้นไปที่การทำความสะอาดรางเปลี่ยนเครื่องมือของนิตยสารเครื่องมือเพื่อหลีกเลี่ยงการติดขัดของเครื่องมือ ระบบซีเมนส์: เช็ดช่องว่างระหว่างปุ่มบนแผงการทำงานพร้อมกันเพื่อป้องกันไม่ให้คราบน้ำมันแทรกซึมเข้าไป
การตรวจสอบระบบหล่อลื่น	ตรวจสอบระดับน้ำมันของรางนำ/สปินเดิล สตาร์ทอุปกรณ์ และยืนยันการจ่ายน้ำมันของปั๊มน้ำมัน	ระดับน้ำมันอยู่ระหว่างระดับ "MIN-MAX" ไม่มีการรั่วไหลในท่อจ่ายน้ำมัน	ระบบมิตซูบิชิ: จำเป็นต้องมีการตรวจสอบไฟแสดงสถานะสัญญาณเตือนการหล่อลื่นเพิ่มเติม ไม่พบสัญญาณเตือนสีแดง
แรงดันอากาศและสารหล่อเย็น	1. ตรวจสอบเกจวัดความดัน 2. ตรวจสอบระดับ/ความเข้มข้นของน้ำยาหล่อเย็น 3.ทำความสะอาดตะกอนในถังน้ำหล่อเย็น	ความดันอากาศอยู่ที่ 0.5-0.6MPa และสารหล่อเย็นตรงตามมาตรฐาน ภายในกล่องไม่มีตะไบเหล็กจำนวนมาก	ทุกระบบเข้ากันได้ และแนะนำให้เติมความเข้มข้นของน้ำหล่อเย็นด้วยสารยับยั้งการเกิดสนิมสัปดาห์ละครั้ง
แกนพิกัดเป็นศูนย์	คืนแกน X/Y/Z กลับสู่จุดเริ่มต้นทางกลหลังการประมวลผล	แกนพิกัดจะแสดง "0" (หรืออุปกรณ์ตั้งค่าเริ่มต้น) ไม่มีการเบี่ยงเบนตำแหน่ง	ระบบ Fanuc/Siemens: ดำเนินการได้ผ่านคำสั่ง "auto zero" เพื่อหลีกเลี่ยงข้อผิดพลาดในการดำเนินการด้วยตนเอง

2, การบำรุงรักษารายสัปดาห์ (ระยะเวลาคงที่ประมาณ 1.5 ชั่วโมง)

โครงการบำรุงรักษา	ข้อกำหนดการดำเนินงาน	เกณฑ์การตัดสิน	หมายเหตุ (การปรับระบบย่อย)
การตรวจสอบฝาครอบป้องกันสกรู	กาง/หดฝาครอบป้องกันออก และตรวจดูว่ามีความเสียหายหรือการติดขัดหรือไม่	ฝาครอบป้องกันไม่มีรอยแตกร้าวและยืดออกได้อย่างราบรื่นโดยไม่มีการติดขัด	ระบบทั้งหมดเป็นแบบสากล และบริเวณที่เสียหายจะต้องได้รับการซ่อมแซมทันทีด้วยเทปพิเศษเพื่อป้องกันสิ่งสกปรกเข้าไป
การทำความสะอาดระบบทำความเย็น	1. ปิดและทำความสะอาดพัดลมมอเตอร์แกนหมุน 2. ถอดแยกชิ้นส่วนหน้าจอตัวกรองตู้ควบคุมเพื่อกำจัดฝุ่น	พัดลมไม่สะสมฝุ่น และตัวกรองโปร่งใสและไม่มีสิ่งกีดขวาง	ระบบ Siemens: ต้องใช้ลมอัด (แรงดันต่ำ) ในตู้ควบคุมเพื่อเป่าฝุ่นออกจากวงจร ระบบ Fanuc: เน้นการทำความสะอาดช่องระบายความร้อนของแกนหมุน
การสอบเทียบการชดเชยเครื่องมือ	ตรวจสอบค่าการชดเชยความยาวและรัศมีของเครื่องมือตัดที่ใช้กันทั่วไปโดยใช้ไดอัลเกจ/เครื่องมือตั้งค่าล่วงหน้า	ค่าเบี่ยงเบนค่าชดเชย น้อยกว่าหรือเท่ากับ 0.05 มม. หากเกิน ให้รีเซ็ต	ระบบมิตซูบิชิ: จำเป็นต้องซิงโครไนซ์การสอบเทียบหมายเลขเครื่องมือไลบรารีเครื่องมือกับความสอดคล้องที่แสดงในระบบเพื่อป้องกันข้อผิดพลาดของเครื่องมือ

3.การบำรุงรักษารายเดือน (ส่วนประกอบหลักที่สำคัญ ประมาณ 2 ชั่วโมง)

โครงการบำรุงรักษา	ข้อกำหนดการดำเนินงาน	เกณฑ์การตัดสิน	หมายเหตุ (การปรับระบบย่อย)
การตรวจสอบแกนหมุน	1. ปิดเครื่องและหมุนแกนหมุนด้วยตนเอง 2. ตรวจสอบแรงตัดของแกนหมุน (ตามพารามิเตอร์ของอุปกรณ์)	แกนหมุนไม่มีเสียงรบกวน/การติดขัดที่ผิดปกติ และแรงดึงเป็นไปตามช่วงพารามิเตอร์ (ปกติคือ 80-120N)	ระบบ Fanuc: สามารถดูข้อมูลแรงตัดผ่านฟังก์ชัน "การวินิจฉัยแกนหมุน" ระบบ Siemens: จำเป็นต้องมีการตรวจจับด้วยตนเอง
การขันสลักเกลียวยึดให้แน่น	ขันน็อตโต๊ะทำงาน อุปกรณ์จับยึด และฐานมอเตอร์ให้แน่นด้วยประแจปอนด์	แรงบิดของโบลต์เป็นไปตามข้อกำหนดในคู่มืออุปกรณ์และไม่หลวม	ระบบทั้งหมดเป็นแบบสากล โดยเน้นที่การยึดชิ้นส่วนที่มีการสั่นสะเทือนความถี่สูง- (เช่น ฐานมอเตอร์สปินเดิล)
การเปลี่ยนชิ้นส่วนที่เปราะบาง	1. เปลี่ยนไส้กรองน้ำหล่อเย็น 2. เปลี่ยนไส้กรองอากาศ	ติดตั้งไส้กรองใหม่เข้าที่ ไม่มีการรั่วซึมและการระบายอากาศของไส้กรองราบรื่น	ระบบมิตซูบิชิ: หลังจากเปลี่ยนไส้กรองน้ำหล่อเย็นแล้ว จำเป็นต้องระบายออกเพื่อหลีกเลี่ยงการอุดตันของอากาศ เหมือนกับระบบอื่นๆ

เราเป็นผู้ผลิตศูนย์เครื่องจักรกลโปรไฟล์อลูมิเนียมมืออาชีพและซัพพลายเออร์ในประเทศจีน เชี่ยวชาญในการให้บริการที่กำหนดเองคุณภาพสูง เรายินดีต้อนรับคุณอย่างอบอุ่นที่จะซื้อศูนย์เครื่องจักรกลโปรไฟล์อลูมิเนียมเพื่อขายที่นี่จากโรงงานของเรา หากต้องการคำปรึกษาด้านราคา โปรดติดต่อเรา
